농축장비

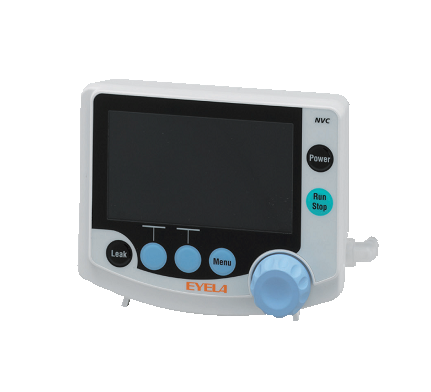

진공컨트롤러 NVC-3000
통신기능에 의해 시스템 주변기기의 컨트롤 가능
시인성이 높은 컬러액정과 조작성 향상
• 4.3인치 컬러 TFT액정 탑재
:운전상황(설정, 측정값)을 일괄적으로 확인할 수 있는 시스템데이터 일람표시,
:제어 진행상황을 확인할 수 있는 그래프화면,
:압력 및 운전상황을 확인할 수 있는 통상화면 등 보기 편한 화면
• 압력설정은 상시변경가능하므로 운전중이라도 농축상태를 확인하면서 임의로 압력변경 가능(매뉴얼 제어)
• 압력컨트롤러로서 사용할 수 있는 스텝 프로그램 기능 내장
:1프로그램에 99스텝의 하강·상승구배, 정치 제어, 농축, 대기 개방의 조합 가능
:보존 가능한 프로그램수는 5프로그램(스텝 프로그램 제어)
시인성이 높은 컬러액정과 조작성 향상
• 4.3인치 컬러 TFT액정 탑재
:운전상황(설정, 측정값)을 일괄적으로 확인할 수 있는 시스템데이터 일람표시,
:제어 진행상황을 확인할 수 있는 그래프화면,
:압력 및 운전상황을 확인할 수 있는 통상화면 등 보기 편한 화면
• 압력설정은 상시변경가능하므로 운전중이라도 농축상태를 확인하면서 임의로 압력변경 가능(매뉴얼 제어)
• 압력컨트롤러로서 사용할 수 있는 스텝 프로그램 기능 내장
:1프로그램에 99스텝의 하강·상승구배, 정치 제어, 농축, 대기 개방의 조합 가능
:보존 가능한 프로그램수는 5프로그램(스텝 프로그램 제어)
Specifications
|
모델명 |
NVC-3000 |
|
진공도 설정범위 |
0~760mmHg(Torr), 0~1013hPa(mbar) |
|
진공도 측정범위 |
0~800mmHg(Torr), 0~1066hPa(mbar) |
|
베이퍼 온도측정범위 |
－20~150℃ (베이퍼 온도센서 접속 시) |
|
설정·제어방식 |
다이얼식 엔코더, 키입력 ·
전자밸브 ON-OFF 또는 출력전압가변 |
|
제어프로그램 |
정치·용매 프로그램·오토·스텝 프로그램 |
|
제어항목 |
압력·온도(냉각수·Bath·베이퍼)·전동 리프트·
회전ON-OFF·전압출력·전원ON-OFF |
|
표시항목 |
동작 모드, 운전상황, 측정압력, 설정압력, 베이퍼 온도
(별도판매의 센서 접속 시), 운전시간, Bath 온도·냉각수 온도·
회전농축장비 회전수(통신케이블 접속 시) |
|
외부입·출력 |
냉각수 순환장비·Bath·회전농축장비 공통 통신단자, NVC-NVC 통신단자, 인버터펌프 통신단자, 펌프 컨트롤 박스 통신단자, 베이퍼 온도센서 단자, 마이크로 USB(컴퓨터 통신용) |
|
외형치수 |
138.7W x 50(64.5)D x 114.2H mm |
|
중량 |
약 670g |
|
※다이어프램형 진공펌프와 접속하는 때에는 다이어프램형 펌프 컨트롤 박스 PBX형, 제어용 전자밸브 CV형, NBC-PBX 접속코드가 필요합니다. | |

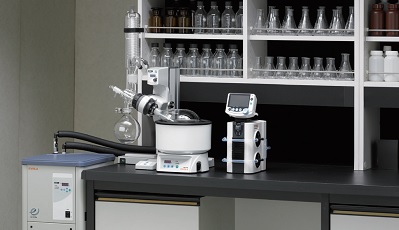

시스템 구성 예
• 회전농축장비, N-1210BV-WB
• 냉각수 순환장비, CA-1116A
• 인버터 다이어프램형 진공펌프, NVP-2100V
• 진공 컨트롤러, NVC-3000
• NVC-NVPN 접속코드(0.5m), NNV-0.5M
• 진공컨트롤러 설치대, NVC3000-NVP-V
• NVC 통신케이블(1m), COM-1MX3개
• NVC 통신케이블(2m), COM-2M
• NVC 통신용 분기박스, F-BOX
• 보냉호스 세트 (내경 9mm 2m x 2개)
• 진공호스 (내경6 x 외경15mm 5m)
