농축장비

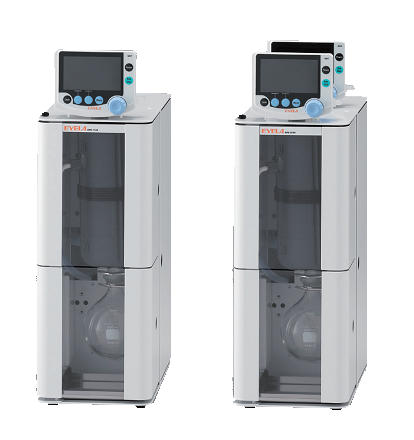

용매회수유닛 DPE-1150/2150
올인원으로 자동 제어하는 1150형
회전농축장비 2대 제어가 가능한 2150형
• 진공 컨트롤러, 2차 콘덴서, 폐액트랩, 흡착 카트리지를 일체화
• 흡착 카트리지의 배기가스 냄새 성분까지 제거하여 작업 환경 개선
• 액정을 탑재하여 운전 상황을 일괄적으로 확인가능(그래프 화면, 압력 및 설정값 등 표시화면)
• 다이어프램형 진공펌프 보호와 배기가스의 배출을 저감하는 클로즈드 재충전 시스템 기능
회전농축장비 2대 제어가 가능한 2150형
• 진공 컨트롤러, 2차 콘덴서, 폐액트랩, 흡착 카트리지를 일체화
• 흡착 카트리지의 배기가스 냄새 성분까지 제거하여 작업 환경 개선
• 액정을 탑재하여 운전 상황을 일괄적으로 확인가능(그래프 화면, 압력 및 설정값 등 표시화면)
• 다이어프램형 진공펌프 보호와 배기가스의 배출을 저감하는 클로즈드 재충전 시스템 기능
Specifications
|
모델명 |
DPE-1150 |
DPE-2150 |
|
용매회수방식 |
진공컨트롤+콘덴서+진공측 폐액트랩+흡착 카트리지 | |
|
진공도측정범위 |
0~800mmHg, 0~1066hPa | |
|
베이퍼 온도측정범위 |
-20~150℃ (베이퍼 온도센서 접속시) | |
|
설정 및 제어방식 |
정치 및 용매 프로그램, 자동 및 단계 프로그램 | |
|
제어 항목 |
압력 및 온도(냉각수, Bath, 베이퍼), 전동 리스트,
회전 ON-OFF, 전압출력, 전원 ON-OFF | |
|
표시 항목 |
동작모드, 운저낭황, 측정압력, 설정압력,
베이퍼 온도(센서 접속시, 별도), 운전시간,
Bath 온도, 냉각수 온도, 회전농축장비 회전수(통신케이블 접속시, 별도) | |
|
콘덴서 및 회수플라스크 |
배기트랩, 회수플라스크 500mL (Max.1L) | |
|
폐수트랩병(울프병) |
진공측 1개 |
진공측 2개 |
|
외형치수 |
198W x 380D x 612Hmm | |
|
중량 |
21kg |
23kg |

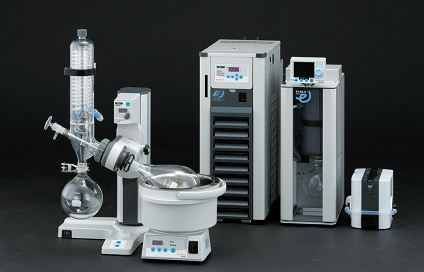

시스템 구성예 (배수규제대책시스템)
• 회전농축장비 (N-1210BV-W)
• 냉각수 순환장비 (CCA-1112A)
• 용매회수유닛 (DPE-1150)
• 농축용 통신케이블 A (NC-2M)
• Diaphragm형 진공펌프 (NVP-1000)
• 보냉호스세트 (외경10mm 2m x 3개)
• 진공호스 (내경9x외경15mm 5m)
