농축장비
용매회수유닛 DPE-1250형
구성이 자유로운 DPE-1250형
• 진공 컨트롤러, 2차 콘덴서, 폐액트랩, 흡착 카트리지 등을 목적에 맞게 구성 가능
• 진공 컨트롤러는 진공펌프, 회전농축장비, 냉각수 순환장비와 연동 가능
• 진공 컨트롤러는 압력, 회전수, 냉각수온도, 수조온도, 베이퍼 온도 등을 일괄표시로 확인 가능
• 배기트랩에는 단열과 파손방지에 효과적인 보호 커버를 탑재
• 진공 컨트롤러, 2차 콘덴서, 폐액트랩, 흡착 카트리지 등을 목적에 맞게 구성 가능
• 진공 컨트롤러는 진공펌프, 회전농축장비, 냉각수 순환장비와 연동 가능
• 진공 컨트롤러는 압력, 회전수, 냉각수온도, 수조온도, 베이퍼 온도 등을 일괄표시로 확인 가능
• 배기트랩에는 단열과 파손방지에 효과적인 보호 커버를 탑재
Specifications
|
모델명 |
DPE-1250A |
DPE-1250B |
DPE-1250C |
DPE-1250D |
DPE-1250E |
|
용매회수방식 |
콘덴서 |
- |
콘덴서 |
- |
콘덴서 |
|
- |
진공컨트롤 | ||||
|
- |
진공측 폐액트랩 | ||||
|
대기측 폐액트랩 | |||||
|
진공도설정범위 |
0~760mmHg(Torr), 0~1013hPa(mbar) 0~101.3kPa | ||||
|
진동도측정범의 |
0~800mmHg(Torr), 0~1066hPa(mbar) 0~106.6kPa | ||||
|
Vapor온도측정범위 |
-20~150℃, (Vapor 온도센서 접속 시) | ||||
|
설정제어방식 |
다이얼식엔코더-, 키입력·전자밸브 ON-OFF 또는 출력전압가변 | ||||
|
시간설정범위 |
정치·프로그램제어: 1~999분, 구배제어: 1~999분, 스텝제어: 0~999분 | ||||
|
제어프로그램 |
정치·용매 프로그램·오토·스텝 프로그램 | ||||
|
콘덴서·
Receving Flask |
배기트랩·
R/F 500mL |
- |
배기트랩·
R/F 500mL |
- |
배기트랩·
R/F 500mL |
|
폐수트랩병(울프병) |
진공측 1개 |
대기측 1개, 진공측 1개 | |||
|
진공컨트롤러 |
- |
NVC-3000형+PBX형+접속케이블 |
NVC-3000형+접속케이블 | ||
|
접속펌프(별매) |
※첨부파일 참조 | ||||
|
외치수 |
200(340)Wx350Dx720H(DPE-1250ACE형), 200(340)Wx350Dx630H(DPE-1250BD형) | ||||
|
중량 |
7.8kg |
8.3kg |
9.3kg |
7.8kg |
8.8kg |

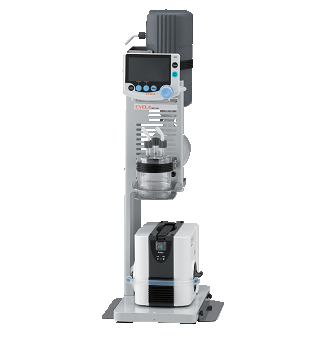

시스템 구성예
• 회전농축장비 N-1300V-WB
• 냉각수순환장비 CCA-1112
• 용매회수유닛 DPE-1250E
• Diaphragm 진공펌프 NVP-2100V
• NVC-NVPV 접속코드(2m)
• 진공컨트롤러 설치대
• NVC 통신케이블
• NVC 통신용 분기박스
• 보냉호스세트(내경9mm 2m X 3개)
• 진공호스(내경6 X 외경15mm 5m)
