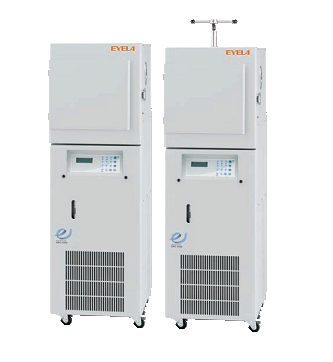

멀티드라이챔버 DRC시리즈
Multi Dry Chamber 시리즈
결정화 및 예비동결 자동제어 타입
• 10ml 바이알병x270개, 20ml 바이알병x168개, 30ml 바이알병x147개를 한 번에 건조
• DRC-1100형은 3단 선반을 동시 Stoppering 가능
※Multi Dry Chamber을 사용하는 이유
■ 프로그램제어에 의한 자동운전
• 예비동결 속도 급속→완만: 건조샘플 pore size 조밀→넒음
• 얼음결정크기 조절
• 건조시간, 샘플 복원율, 입자크기 검토
■ 예비동결속도의 연구 예
• 건조시간단축 검토→식품, 제약연구
• 샘플 복원율 검토→식품, 바이오 시료 연구
• 입자, 강도 검토→유기재료연구
■ 시료온도의 측정과 표시로 적절한 온도설정
■ 질소치환상태에서 샘플보존(접속관B 사용시
■ 선반의 냉각 가열 방식으로 -40~30℃ 범위에서 균일한 온도관리
결정화 및 예비동결 자동제어 타입
• 10ml 바이알병x270개, 20ml 바이알병x168개, 30ml 바이알병x147개를 한 번에 건조
• DRC-1100형은 3단 선반을 동시 Stoppering 가능
※Multi Dry Chamber을 사용하는 이유
■ 프로그램제어에 의한 자동운전
• 예비동결 속도 급속→완만: 건조샘플 pore size 조밀→넒음
• 얼음결정크기 조절
• 건조시간, 샘플 복원율, 입자크기 검토
■ 예비동결속도의 연구 예
• 건조시간단축 검토→식품, 제약연구
• 샘플 복원율 검토→식품, 바이오 시료 연구
• 입자, 강도 검토→유기재료연구
■ 시료온도의 측정과 표시로 적절한 온도설정
■ 질소치환상태에서 샘플보존(접속관B 사용시
■ 선반의 냉각 가열 방식으로 -40~30℃ 범위에서 균일한 온도관리
Specifications
|
모델명 |
DRC-1000 |
DRC-1100 |
|
예비동결온도 |
-40℃ (-35~-30℃: 시료온도) | |
|
선반온도조절범위/방식 |
-40~30℃ (선반순환액) / 2차냉매 순환방식 | |
|
챔버내치수(mm)/용량 |
300W x 300D x 350H / 약 30L | |
|
선반유효치수(mm) |
240Wx240Dx3단, 선반간유효 80H |
240Wx240Dx3단, 선반간유효 75H |
|
선반/챔버커버 재질 |
SUS304/강화유리+차광용 문 | |
|
외치수(mm) |
420W x 550D x 1300H |
420W x 550D x 1500H |
|
무게 |
약 120kg |
약 130kg |
시스템 구성예 (Dry Chamber 시스템)
Multi Dry Chamber와 매니폴드를 동시에 사용
• Stoppering Multi Dry Chamber (DRC-1100)
• 동결건조기 (FDU-2110)
• 접속관B (셔터밸브)
• 진공펌프제어스위치
• Flask용 매니폴드
• Sample Flask
• 필트레이션 카세트 부착 진공펌프
• 오일미스트트랩
