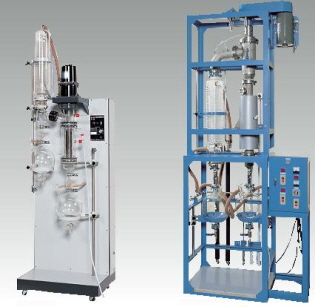

박막식농축장비 F-70/150/200
F-70
• 독자적인 컨트롤링(PAT.)과 회전수, 시료 공급량의 조절에 의해서 가열시간을 제어하므로 열에 민감한 물질도 적정한 상태로 농축 가능
• 유리자켓식 증발관은 온수순환에 의하여 가열되므로 정확한 온도제어가 가능하며, 농축상태의 확인 또한 용이
• 증발액, 농축액의 회수용기는 모두 드레인 코크 부착으로 연속적인 농축, 회수 가능
F-150/200
• 비교적 대량의 시료를 연속적으로 농축, 회수
• 가열원으로 스팀도 사용 가능
• 가열원의 매체를 바꾸어 최대 200℃의 가열 가능
• 독자적인 컨트롤링(PAT.)과 회전수, 시료 공급량의 조절에 의해서 가열시간을 제어하므로 열에 민감한 물질도 적정한 상태로 농축 가능
• 유리자켓식 증발관은 온수순환에 의하여 가열되므로 정확한 온도제어가 가능하며, 농축상태의 확인 또한 용이
• 증발액, 농축액의 회수용기는 모두 드레인 코크 부착으로 연속적인 농축, 회수 가능
F-150/200
• 비교적 대량의 시료를 연속적으로 농축, 회수
• 가열원으로 스팀도 사용 가능
• 가열원의 매체를 바꾸어 최대 200℃의 가열 가능
Specifications
|
모델명 |
F-70 |
F-150 |
F-200 | ||
|
회전속도범위 |
140~1300rpm 무단변속 |
180~1800rpm 무단변속 | |||
|
증발능력 |
1.5L/h |
5.28L/h |
20L/h |
12L/h |
40L/h |
|
온수 70℃순환시 |
온수 70℃
순환시 |
스팀 98.1kPa 시 |
온수 50℃
순환시 |
스팀98.1kPa 시 | |
|
운전진공도 |
2.5kPa |
3.3kPa |
8.0kPa |
2.7kPa |
6.0kPa |
|
증발관 |
유리쟈켓식 |
SUS 쟈켓식 | |||
|
콘덴서 |
세로형 3중코일관,
냉각면적 0.5m2 |
세로형 3중코일관 경질유리제, 냉각면적 1.33m2 |
다중관식 SUS제,
냉각면적 0.3m2 | ||
|
플라스크 |
농축액 증발액측 3L
(드레인 코크 부착) |
농축액 증발액측 10L,
(드레인 코크 부착) |
농축액 증발액 20L,
(드레인 코크 부착) | ||
|
가열방식 |
온수순환 |
온수순환 |
스팀 |
온수순환 |
스팀 |
|
시료주입방식 |
니들 밸브 |
니들 밸브, Float 미터 부착 | |||
|
외치수(mm) |
620W x 500D x 1970H |
1150W x 600D x 2760H |
1400W x900D x 3050H | ||
