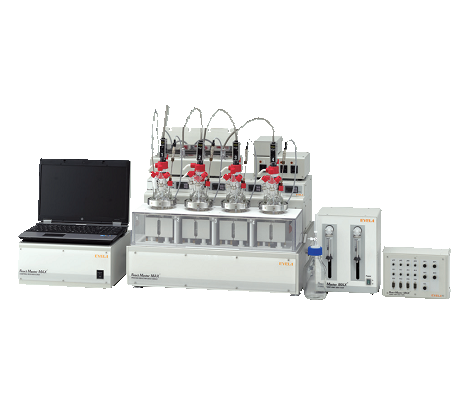

Process Reactor DDS-1410
제어 소프트웨어는 프로세스 최적화와 스크리닝 단계에서 프로세의 조건검토 실험
각각의 반응 파라미터(온도, 교반, 적하량)를 고정밀도로 조작하고 Heat Flow 측정실험 가능
*반응열은 Heat Flow와 Cascade 제어에 의해 고정밀도·고감도로 측정
*매스 밸런스를 얻음으로 저온에서 고온까지, 실제의 반응열 측정 가능
*독자 구조의 알루미늄 블록은 오일 쟈켓과 동등 이상의 전열성능이 있어, 균일하고 신속한 가열 실행
*4개의 반응용기를 독립시켜 온도조절(P.I.D 제어)하고, 4계통의 냉각 유로를 갖고 있어 가열·냉각 시간의 조절이 이루어짐. 이상 온도 상승에 대처하는 저온 용기도 장착
*반응용기 후면부에 LED 라이트를 설치하고 있어 블록의 슬릿을 통해 반응 상황의 확인 용이
Specifications
모델명 |
DDS-1410 |
교반방식 |
Impeller 교반 |
반응용기·개수 |
Separable 플라스크 · 1~4개 |
합성스케일 |
50mL, 100mL, 250mL(선택) |
온도조절범위 (알루미늄 블록온도) |
–20~200℃ (4×개별 온도조절) ※냉각수 순환장비 필요(각주 참조) |
온도조절정밀도 |
±0.5K(–20~100℃), ±1.0K(100~200℃) |
회전속도범위 |
Impeller: 0, 125~1000rpm (4×개별교반) 교반기: 0, 100~1000rpm (4×개별교반) |
최대가열속도 |
Tr<5.3K/min, Tj<19.3K/min(5→95℃) |
최대냉각속도 |
Tr<7.2K/min, Tj<27.8K/min(95→5℃) |
최대감소열량 |
0.74~1.1W/g (유리 리액터에 200mL의 물을 넣은 상태) |
온도제어 |
리액터, 쟈켓, 단열, 구배, 등온, 가열·냉각 P.I.D, Cascade |
적하제어 |
중량적하 또는 체적적하(1~4연) |
교반제어 |
Impeller · 교반기(선택식) |
pH 제어(옵션) |
0~14pH, 산 또는 염기(1액 제어 또는 2액 제어) |
열량측정 |
Heat Flow, 비열·반응열 계산, 캘리브레이션 히터, 재계산·해석용 CalGraph 부착 |
설정·기록 |
실험마다 설정·기록 온도, 적하 등의 파라미터 자동 기록 |
트렌드그래프·Export |
리얼타임 펜, 히스토리컬 펜표시 · 보존 데이터 엑셀 export 기능 |
안전기능 |
긴급냉각기능: 리액터 제어시 자동으로 작동, 마지막 스텝 설정, 긴급 프로그램 설정 부착 누전·과전류 차단기, 알루미늄 블록 독립 과승방지기, 모터 과부하 보호, 소프트웨어 자가진단기능(상한온도, 온도상승속도, 모터과부하), 통신이상 |
외형치수(㎜)·중량 |
642W×510D×380H · 약53㎏ |
